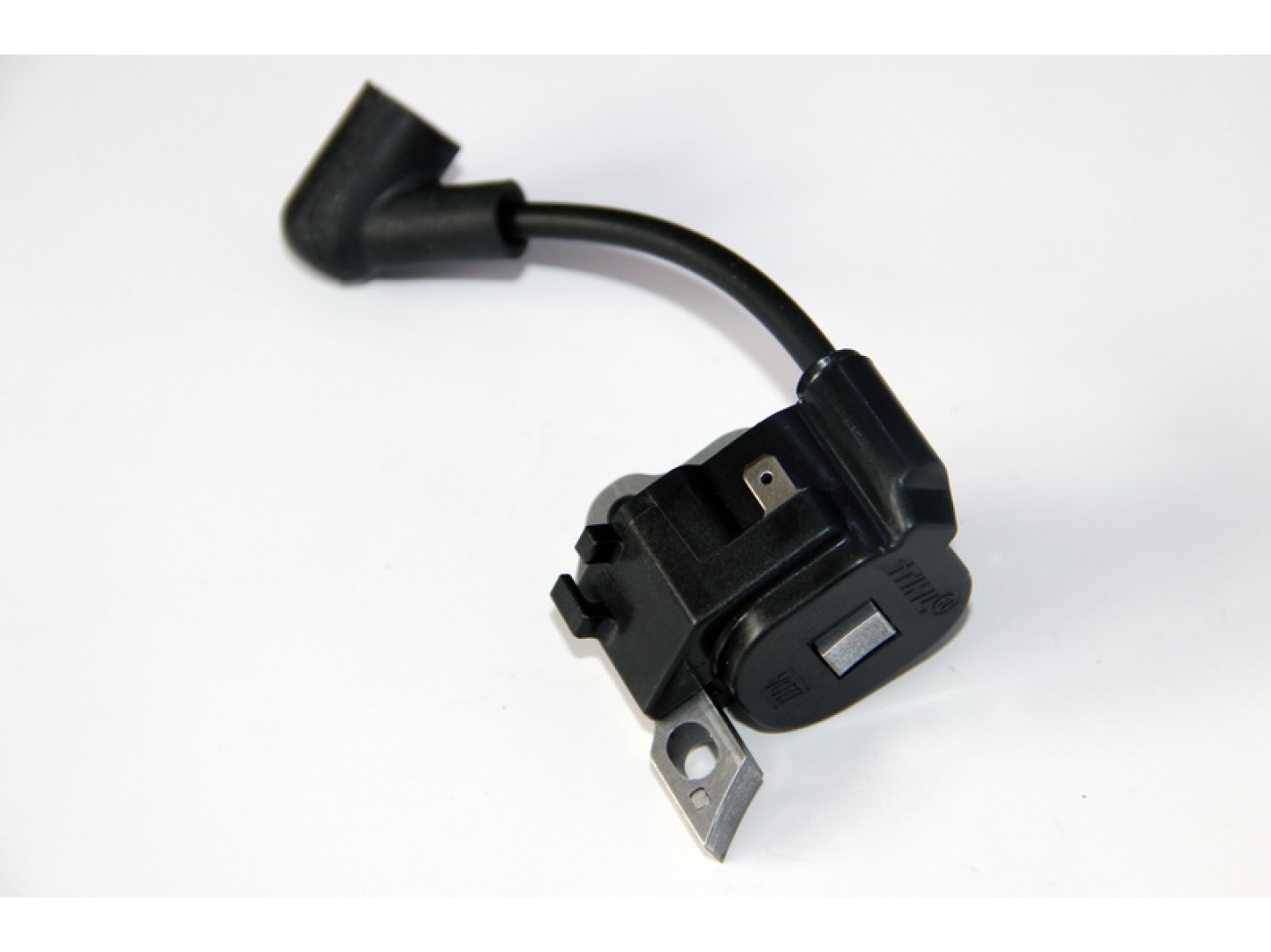

Модуль запалювання, який також часто називають котушкою запалювання або комутатором, є ключовим компонентом системи запалювання автомобілів з бензиновими двигунами. Його основна функція полягає в перетворенні низької напруги бортової мережі автомобіля (12В) у високу напругу (до 30 000В і вище), необхідну для створення електричної іскри на свічках запалювання. Ця іскра, своєю чергою, запалює паливно-повітряну суміш у циліндрах, що призводить до роботи двигуна.
З розвитком технологій системи запалювання змінювалися, і модуль запалювання став центральним елементом в електронній системі керування двигуном. Він отримує сигнал від електронного блоку керування (ЕБУ) і в потрібний момент подає високовольтний імпульс до свічок. Несправність цього модуля може призвести до серйозних проблем у роботі двигуна, таких як пропуски запалювання, втрата потужності, нестабільна робота на холостому ходу та підвищена витрата пального. Тому своєчасне виявлення ознак несправності є критично важливим для підтримки працездатності автомобіля.
У цій статті ми детально розглянемо принцип роботи модуля запалювання та типові ознаки його виходу з ладу, що допоможе вам вчасно провести діагностику та ремонт.
Принцип роботи модуля запалювання
Принцип роботи модуля запалювання ґрунтується на явищі електромагнітної індукції, що дозволяє багаторазово збільшити напругу. Конструктивно модуль запалювання складається з двох котушок, намотаних навколо спільного сердечника.
- Первинна обмотка. Ця обмотка складається з відносно невеликої кількості витків товстого дроту. Вона підключена до бортової мережі автомобіля. Коли на цю обмотку подається струм, вона створює навколо себе магнітне поле.
- Вторинна обмотка. Ця обмотка має значно більшу кількість витків тонкого дроту і розташована поверх первинної. Вона безпосередньо пов’язана зі свічками запалювання.
Процес іскроутворення відбувається наступним чином. Електронний блок керування двигуном (ЕБУ) у потрібний момент подає короткий імпульс струму на первинну обмотку. Це створює сильне магнітне поле. Після цього ЕБУ миттєво відключає живлення первинної обмотки. Раптове зникнення магнітного поля наводить у вторинній обмотці струм дуже високої напруги. Цей високовольтний імпульс по високовольтному дроту або безпосередньо по ковпачку свічки подається до свічки запалювання. У свічці, під дією цієї напруги, між електродами утворюється електричний розряд – іскра, яка запалює паливо в циліндрі.
У сучасних автомобілях часто використовуються індивідуальні модулі запалювання, де кожна свічка має свою власну котушку. Це підвищує надійність системи та дозволяє ЕБУ більш точно контролювати процес запалювання в кожному циліндрі окремо.
Ознаки виходу з ладу модуля запалювання
Несправність модуля запалювання може проявлятися різними симптомами, які свідчать про порушення процесу іскроутворення.
Однією з найпоширеніших ознак є пропуски запалювання (троїння двигуна). Якщо один із модулів виходить з ладу, іскра не утворюється в одному або кількох циліндрах. Це призводить до того, що двигун працює нерівномірно, з характерним тремтінням, особливо на холостому ходу. Автомобіль втрачає потужність, динаміка погіршується, а з вихлопної труби може бути чутний звук «пострілів» через незгоріле паливо.
Також, несправний модуль запалювання може спричинити труднощі із запуском двигуна. Якщо проблема виникає в модулі, який подає іскру в усі циліндри або в декілька, двигун може взагалі не завестися. Це може бути особливо помітно в сиру погоду, коли волога може сприяти пробою ізоляції.
Іншим симптомом є погіршення динаміки та збільшення витрати пального. Якщо модуль не забезпечує достатньо потужну іскру або працює з перебоями, паливо згоряє не повністю, що призводить до втрати потужності і неефективного використання пального. Це може відчуватися як «провали» при прискоренні або загальне зниження динамічних характеристик.
Крім того, на приладовій панелі може загорітися контрольна лампа «Check Engine». Електронний блок керування фіксує пропуски запалювання або проблеми в електричному ланцюзі модуля і записує відповідні коди помилок. Діагностика за допомогою спеціального сканера дозволяє точно визначити, в якому циліндрі виникла проблема.
Якщо ви помітили один або кілька з цих симптомів, слід провести діагностику. Заміна несправного модуля запалювання є досить простою процедурою, але важливо переконатися, що ви встановили якісну деталь, що відповідає вимогам виробника вашого автомобіля. Ігнорування несправності модуля запалювання може призвести до пошкодження каталітичного нейтралізатора через потрапляння в нього незгорілого пального.
